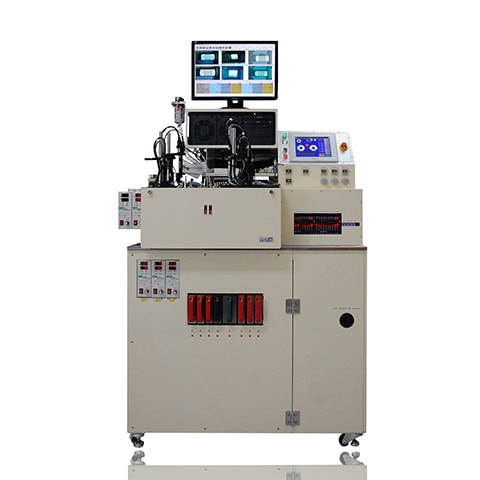

카메라 6면 검사기

칩(CHIP)형 부품 전용 6면 카메라 검사기 입니다. 오랜기간 축척된 진성하이텍 만의 핸들링 기술로 제품이 멈춘 상태에서 촬영하여 기존 6면 카메라검사기에서 볼 수 없던 품질의 검사가 가능합니다. 높은 수율과 높은 품질의 카메라 검사가 필요하다면 지금 당장 진성하이텍에게 문의하시기 바랍니다.

특징

컨버젼 키트 운용

소형부품에 더욱 유리한 핸들링 시스템

오버킬이 거의 없는 디테일한 설정기능

검사항목: 오염, 스크레치, Smear, Crack, Mark, Chipoff, Size, exposure 등

일반 4,6면 검사기(유리판)에서 검출할 수 없는 대책에 대한– 정지된 상태에의 고해상도 촬영영상
– 제품과 카메라 사이에 스크린 없는 직접 영상(굴절, 왜곡 없음)

성능

적용제품CHIP COMPONENT 0603/1005/1608/2012
처리속도_Nor0603/1005: 3,000pcs/min / 1608: 2,000pcs/min / 2012: 1,500pcs/min
제품공급이송형식DUAL-INDEX TABLE
측정6-SIDE CAMERA INSPECTION
진공Built in Vacuum Pump
공급에어5~6㎏/㎠G (0.5~0, 5Mpa)
공급전원220V-1PG-50/60㎐
외형치수1190(W)×695(d)×1500(H)
무게Approx. 370㎏
